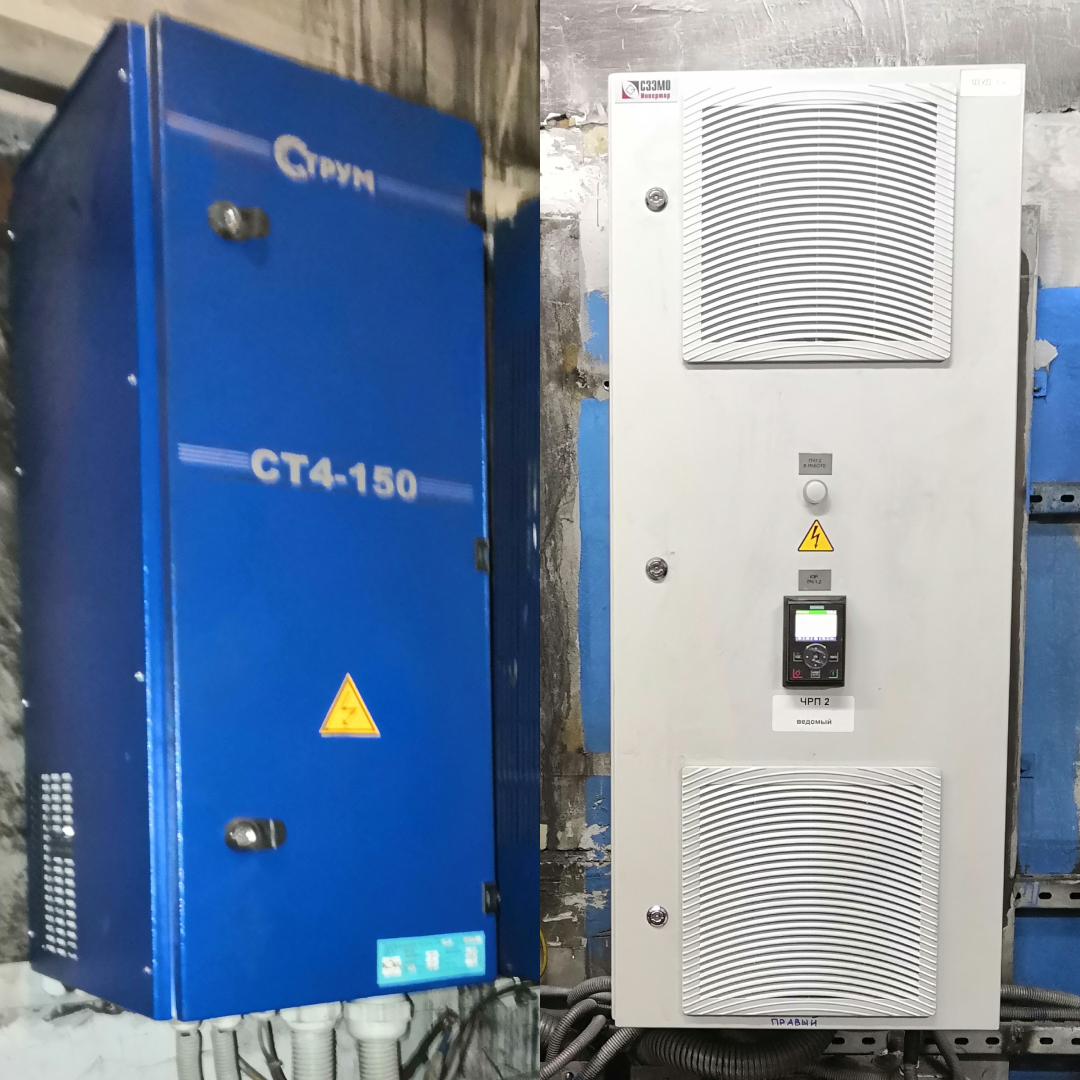

Замена ПЧ СТРУМ СТ4-150 шкафами управления на основе ПЧ Siemens

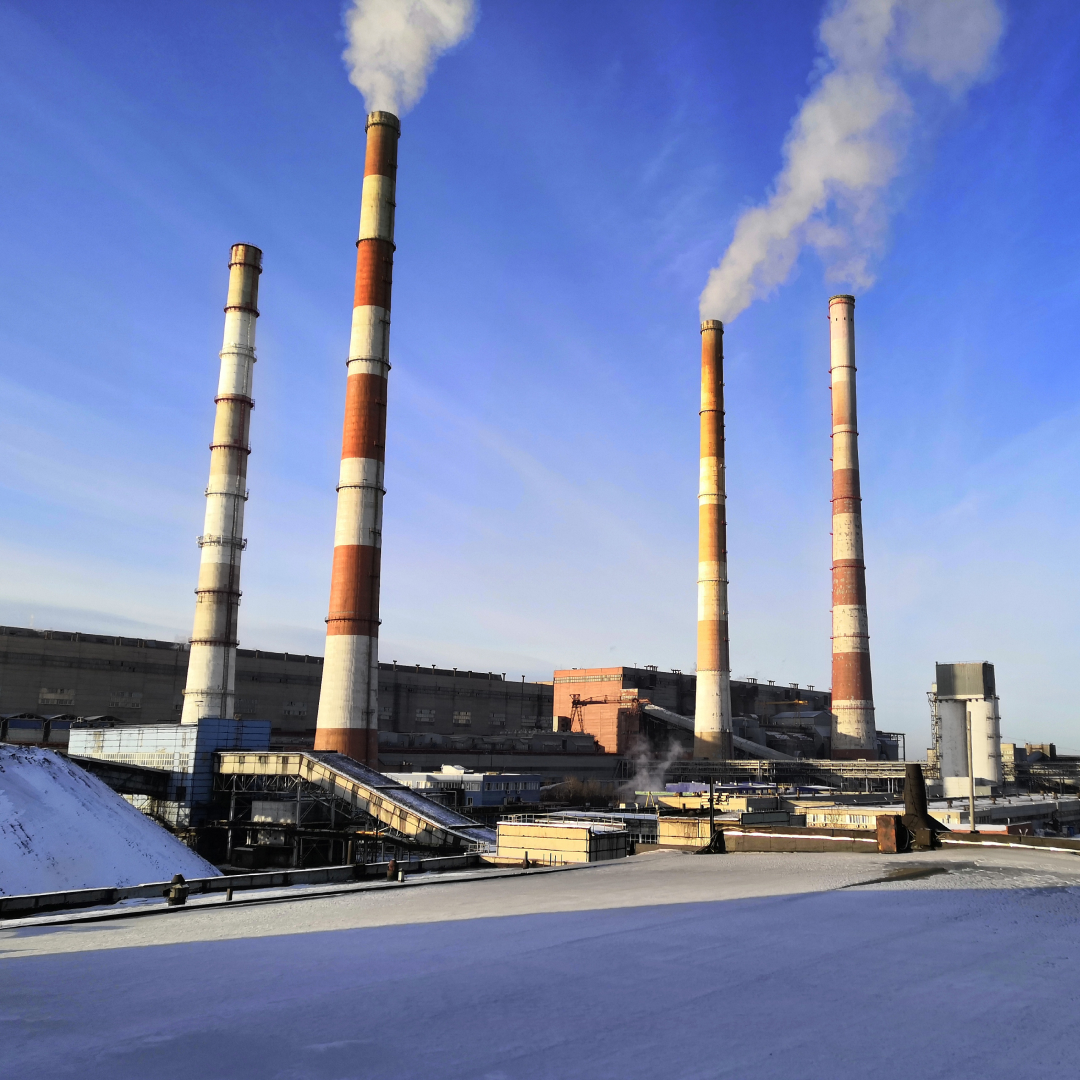

Было необходимо технически перевооружить частотно-регулируемый привод (ЧРП) вагоноопрокидывателей, с помощью которых осуществляется выгрузка угля на предприятии.

Все шкафы управления частотно-регулируемыми приводами с ПЧ Siemens серии Sinamics G120 были укомплектованы и собраны на производстве ООО «СЗЭМО Инвертор».

Наши инженеры разработали рабочую документацию, демонтировали и утилизировали заменяемое оборудование, а также доставили новые шкафы управления, произвели монтаж и наладку ЧРП и кабельно-проводниковой продукции.

После этого специалисты «Инвертора» установили новые частотно-регулируемые приводов, подключили к ним контрольные и силовые кабели и провели конфигурацию ЧРП. Управление новыми ЧРП адаптировали к существующей схеме.

В процессе запуска и наладки на работающем оборудовании инженеры нашей компании произвели точное параметрирование всех ПЧ SINAMICS G120 под конкретные условия работы каждого вагоноопрокидывателя. Каждый электродвигатель подключили к отдельному частотному преобразователю Siemens с векторным управлением. Преобразователи связаны между собой схемой «ведущий-ведомый».

Результаты работы:

• обеспечена точность синхронизации скоростей в пределах ± 1% в диапазоне регулирования 1:100 с динамическим откликом примерно 5Гц;
• предусмотрена возможность генераторного торможения, чтобы обеспечить точность торможения и его плавность;
• для аварийного отключения вращения вагоноопрокидывателей возможно подключение существующих постов аварийного останова к дискретным входам; аварийный останов предусмотрен и для «ведущего», и для «ведомого» ЧП.
